География 9 класс

Составить топографический (от греч. topos - местность, grapho - пишу) план местности можно разными способами (см. атлас). Один из них называется полярным. В чем он заключается?

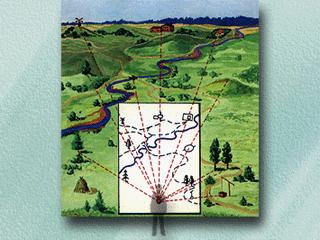

Предположим, вам нужно составить топографический план местности, изображенный на рисунке.
Устанавливаем треногу с планшетом на мосту через реку (отсюда мы начнем съемку), выбираем масштаб, например 1 : 5000, и проводим на плане стрелку север-юг. Затем ориентируем планшет по сторонам горизонта. Для этого поворачиваем планшет в нужную сторону до тех пор, пока стрелка север-юг на плане не совпадет с этим же направлением компаса.
Все местные предметы будем наносить на план условными топографическими знаками. Прежде всего, на плане следует изобразить мост через реку и в центр условного знака "мост" воткнуть булавку. Это будет наша исходная точка.
Теперь положим на планшет визирную линейку так, чтобы она своим краем касалась булавки. Затем направляем верхнее ребро линейки поочередно на те местные объекты, которые мы хотим изобразить на плане (куст, ветродвигатель, дом, колодец, дерево, растущее на берегу реки), и прочерчиваем на планшете линии визирования на каждый объект. Когда линии визирования на все объекты проведены, определяем одним из известных нам способов расстояния от моста до каждого из этих объектов. Затем, пользуясь выбранным масштабом, откладываем эти расстояния на планшете и вычерчиваем местные объекты условными знаками. Теперь можно нанести реку. Она течет от дерева к мосту и далее мимо кустарника. После этого линии визирования можно стереть. Дороги на плане изображаются приблизительно. Одна из них идет от моста к дому, другая - к колодцу. Условными знаками изображаем луг и смешанный лес.
Точка, из которой мы производили визирование на местные объекты, называется полюсом. Потому этот способ составления топографического плана получил название полярного.
