Условные знаки

Планы и топографические карты имеют единую систему условных знаков. В основе этой системы лежат следующие положения:
  • каждому графическому знаку всегда соответствует определенный тип объекта или явления;
  • каждый условный знак имеет свой четкий рисунок;
  • на картах и на планах, которые имеют разный, но близкий масштаб, условные знаки одних и тех же объектов отличаются, как правило, только размерами;
  • в рисунках условных знаков используются приемы и средства, обеспечивающие воспроизведение профиля или внешнего вида соответствующих объектов на земной поверхности, способствующие установлению ассоциативной связи знака и объекта. Обычно выделяют 10 способов формирования композиций знаков.

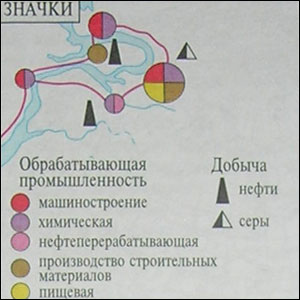

1. Способ значков.
Он применяется для указания местоположения объектов, не выражающихся в масштабе карты (значки отдельно стоящих деревьев, зданий, месторождений полезных ископаемых, населенных пунктов, туристических объектов). По своей форме они могут быть геометрическими, буквенными, картинными. В любом случае эти знаки указывают местоположение данного объекта, взаимное расположение различных объектов.

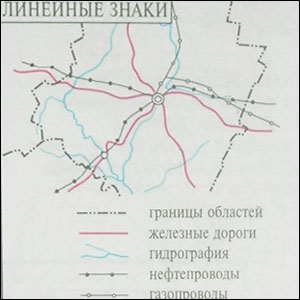

2. Способ линейных знаков.
Он используется для передачи объектов и явлений линейного протяжения, не выражающихся по своей ширине в масштабах карты. Таким способом на топографических картах или планах показывают реки, границы, пути сообщения.
3. Способ изолиний (от греч. «изос» — равный, одинаковый).Способ изолиний (от греч. «изос» — равный, одинаковый). Этот способ предназначен для характеристики явлений сплошного распространения на Земле, имеющих числовое выражение, — рельефа, температуры, осадков, давления и др. Изолиниями при этом называют кривые, соединяющие точки с одинаковым количественным значением. В зависимости от того, какое явление они характеризуют, изолинии будут называться по-разному: изотермы — линии, соединяющие точки с одинаковой температурой; изогисты — линии, соединяющие точки с одинаковым количеством осадков; изобары — линии, соединяющие точки с одинаковым атмосферным давлением; изогипсы — линии, соединяющие точки с одинаковой высотой; изотахи — линии, соединяющие точки с одинаковой скоростью ветра.

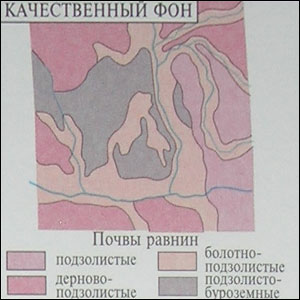

4. Способ качественного фона.
Он применяется для выделения однородных в качественном отношении участков земной поверхности по природным, социально-экономическим, политико-административным признакам. Этим способом, например, показывают государства на политической карте мира или районы на картах административного деления областей, возраст горных пород на тектонических картах, типы почв, типы растительности на почвенных картах или на картах размещения растительного мира.

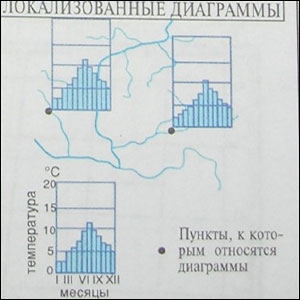

5. Способ диаграмм.
Его используют для отображения каких-либо количественных характеристик явлений сплошного распространения в конкретных точках, например, годовой ход температуры, количество осадков по месяцам или розы ветров по метеорологическим станциям.

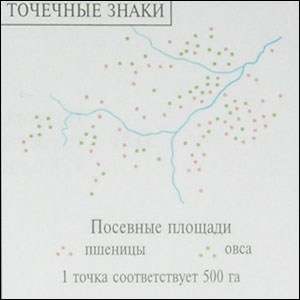

6. Точечный способ.
Он применяется для показа массовых явлений, рассредоточенных по территории. Например, этим способом показывают размещение населения, посевных или орошаемых площадей, поголовье скота и т.д.

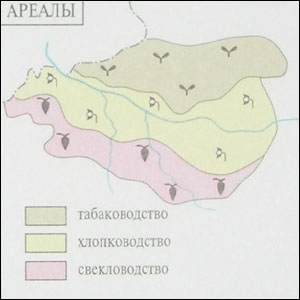

7. Способ ареалов
Способ ареалов. Его применяют для отображения области распространения какого-либо явления (не сплошного по полю карты), например, растений, животных. Графическое оформление границы и площади контура ареала может быть самым разнообразным, что дает возможность многогранной характеристики явления.

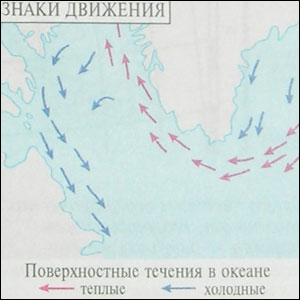

8. Способ знаков движения.
Он предназначен для показа различных пространственных перемещений (перелетов птиц, маршрутов путешествий, морских течений и других). В качестве графических знаков движения используются стрелки и полосы. С помощью них можно показать путь, способ, направление и скорость перемещения явления, а также некоторые другие характеристики. На планах и топографических картах этим способом показывают и направление течения реки.

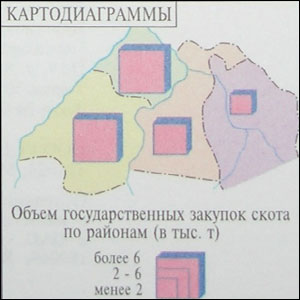

9. Способ картодиаграммы.
Он обычно используется для показа в виде диаграмм количественных характеристик явлений в пределах отдельных территориальных единиц. Способ широко применяется при анализе и обработке статистических и экономических показателей, таких, например, как объем производства, структура земельного фонда, запас древесины и другие.

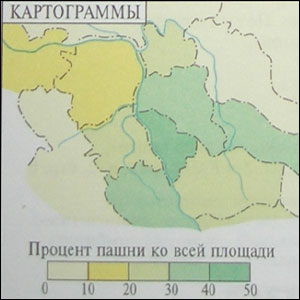

10. Способ картограммы
Способ картограммы применяют, как правило, для сравнения относительных показателей какого-либо явления, характеризующих какую-либо территорию в целом. Таким способом, например, показывают среднюю плотность населения на 1 км2 по административным единицам, среднюю лесистость областей и т.д. Этот способ, как и способ картодиаграмм, широко используется при анализе статистических показателей.




Хорошо изучив условные знаки, можно затем работать с любыми топографическими картами или планами. Правила пользования этими знаками составляют важные разделы грамматики языка карты или плана.
